Umgehungsleitung

Im folgenden Beispiel wird die zeichnerische Darstellung von Umgehungsleitungen dargestellt.

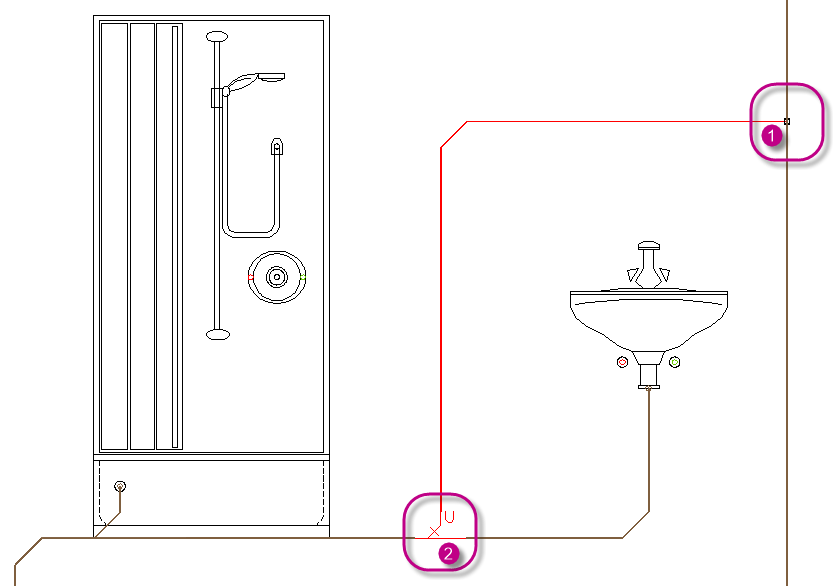

  1. Um die Umgehungsleitung der Lüftung mit der Schmutzwasserleitung zu verbinden, platzieren Sie eine Layer Verbindung (1) in der Fallleitung.
  2. Erweitern Sie die Gruppe Lüftungsabzweige mit der rechten Maustaste und wählen Sie eine passende Umgehungsanbindung.
  3. Platzieren Sie die Umgehungsanbindung in der Zeichnung auf der Schmutzwasserleitung (2).

Anmerkung: Entsprechend DIN 12056 muss die Umgehungsleitung in der gleichen Nennweite wie die Fallleitung ausgeführt werden, darf jedoch die Nennweite DN 100 nicht überschreiten. Der Lüftungsteil muss wie eine Umlüftungsleitung nach DIN EN 12056-2:2001, Tabelle 7 bemessen werden.
