Berechnung der Hebeanlage

Für die erste Berechnung der Hebeanlage ist in den Grundeinstellungen der Fördervolumenstrom Qp = 1,00 l/s hinterlegt. Ein Hinweis darauf wird nach der ersten Berechnung im Meldungsfenster angezeigt.

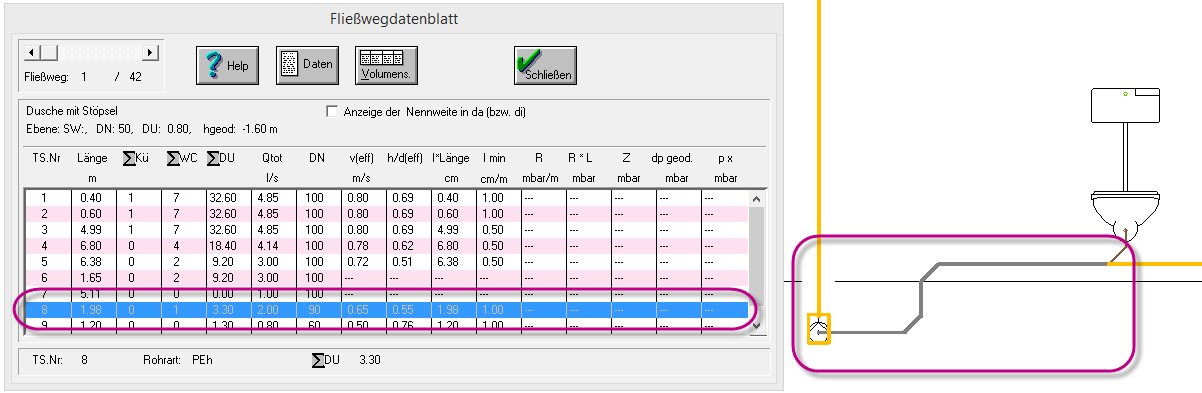

  1. Prüfen Sie den tatsächlichen Berechnungsvolumenstrom im Fließwegdatenblatt unter Fließwege anzeigen. Wählen Sie die Teilstrecke, die unmittelbar vor der Hebeanlage liegt. Im vorliegenden Beispiel wurde in der Teilstrecke 8, vor der Hebeanlage, bei der ersten Berechnung ein Gesamtschmutzwasserabfluss (Qtot) von 2,00 l/s ermittelt.

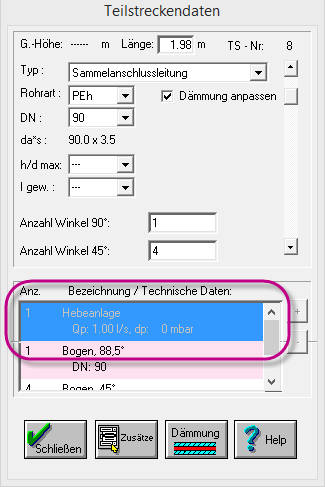

  2. Wählen Sie anhand des ermittelten Gesamtschmutzwasserabflusses Qtot eine Hebeanlage aus. Klicken Sie auf Teilstrecken bearbeiten.

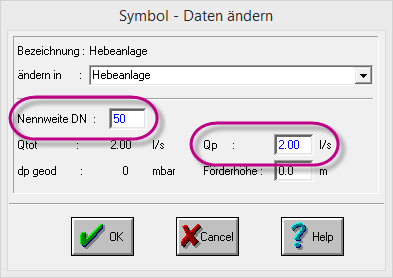

  3. Der Dialog Teilstreckendaten wird angezeigt. Wählen Sie in der Zeichnung die Teilstrecke vor der Hebeanlage und öffnen Sie den Dialog Symbol - Daten ändern durch Doppelklick auf Hebeanlage.
  4. Tragen Sie den Wert des Gesamtschmutzwasserabflusses in das Eingabe Feld für den Pumpenförderstrom Qp ein und passen Sie die Nennweite DN der Druckleitung an die Angaben der technischen Unterlagen an.

  5. Klicken Sie auf OK.
  6. Klicken Sie im Dialog Teilstrecken auf Schließen.
  7. Führen Sie die Berechnung der Zeichnung durch.
Anmerkung: Bei der erneuten Berechnung wird der in den Symboldaten der Hebeanlage eingetragene Pumpenförderstrom Qp berücksichtigt.
Anmerkung: Bei mehreren Hebeanlagen muss die Gleichzeitigkeit in den Symboldaten der Hebeanlagen vom Anwender manuell festgelegt werden.

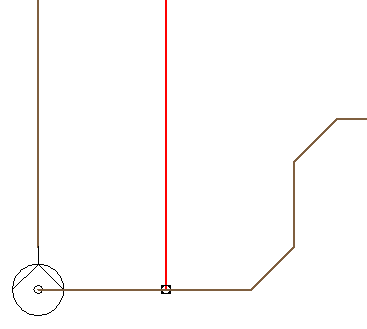

Es ist für die Erfassung und Berechnung nicht erforderlich die Belüftung der Hebeanlage zeichnerisch darzustellen. Die Belüftung kann jedoch, wie in der folgenden Abbildung gezeigt, in die Zeichnung integriert werden.
