Dachfenster abgreifen

Greift Dachfenster ab

Schaltfläche:

Befehlsname: GripRoofWindow

Für die Übernahme in die Heizlast müssen Sie ein Primärdach und eine Dachfläche gezeichnet haben. So wird die Dachneigung automatisch übernommen und die Fensterhöhe entsprechend ermittelt.

  1. Greifen Sie anschließend die Fensterfläche im Grundriss ab.
  2. Schließen Sie die Dachfensterfläche am ersten abgegriffenen Punkt oder bestätigen Sie mit der Eingabetaste.
  3. Beenden Sie den Befehl mit einem rechten Mausklick oder mit der ESC-Taste auf der Tastatur.
    Das abgegriffene Dachfenster wird im Grundriss blau dargestellt.

    Achtung:
    Für die Übernahme in die Heizlast müssen Sie den Befehl Raumgeometrie erfassen aufrufen.
    Tipp:
    Kontrollieren Sie mit dem Befehl 3D-Modell anzeigen das Gebäude im 3D-Modell.

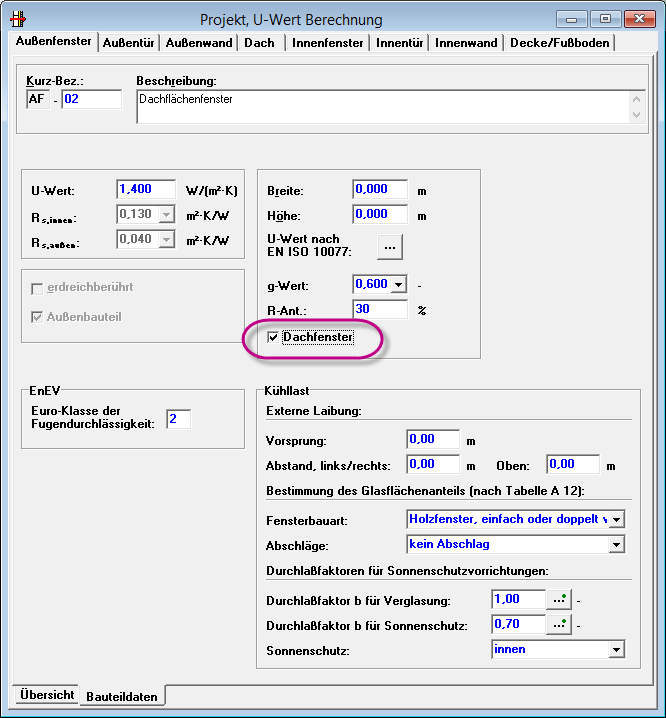

Achtung:
Bei Dachfenstern müssen Sie darauf achten, dass in der U-Wert-Berechnung das Kontrollkästchen Dachfenster aktiviert ist.
