Raumgeometrie erfassen
Erfasst alle zur Heizlast gehörigen Bauteile und Symbole zu einer Raumgeometrie
Schaltfläche:
Befehlsname: ScanStereometry
Während der Erfassung läuft eine Zeichnungsprüfung und etwaige Fehler beim Abgreifen werden in einem Meldungsfenster angezeigt
Starten Sie den Befehl, um automatisch Raumsymbole zu generieren.
Anmerkung:
Die angelegten Geschosse sowie alle zur Heizlast gehörigen Bauteile und Symbole
werden zu einer Raumgeometrie erfasst. Alle Wände (Außenwände, Innenwände,
Wanddurchbrüche), die eine Fläche vollständig umschließen, bilden einen Raum in der

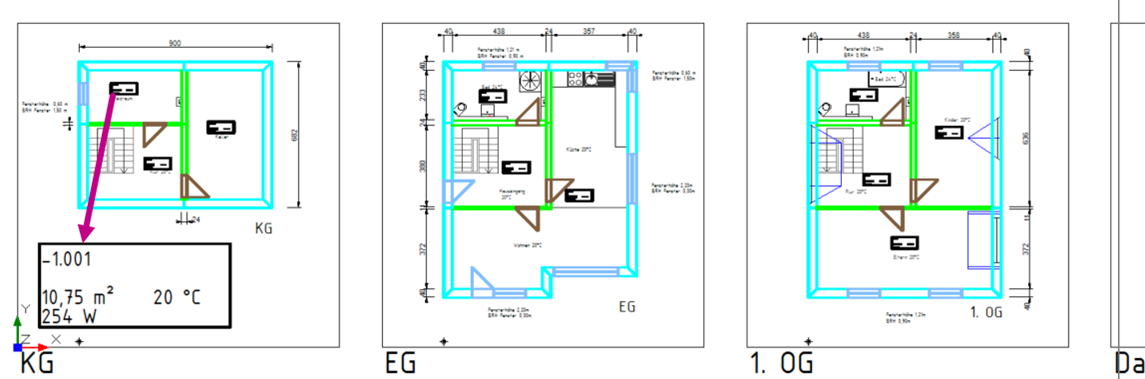

Heizlast. Jeder Raum wird durch ein Raumsymbol in der Zeichnung dargestellt. Erkennt die
Erfassung einen Raum, zu dem noch kein Raumsymbol existiert, wird automatisch ein
Raumsymbol mit Standardwerten für Raumtemperatur etc. generiert.
Anmerkung:
Sie müssen diesen Befehl ausführen, wenn Sie Änderungen an zuvor bereits erfassten
Geschossrahmen oder Bauteilen vorgenommen haben. Erst nach dem erneuten Ausführen des
Befehls werden die aktualisierten Werte in der tabellarischen Heizlast für die
Berechnung übernommen und berücksichtigt.
Anmerkung:
Für die Erfassung von innenliegenden Räumen, ist es notwendig einen Wanddurchbruch
zu setzen.
- Sie gelangen über das Kontextmenü (Rechtsklick auf ein Raumsymbol) in die Bearbeitung der Raumsymbole.
- Mittels Doppelklicks gelangen Sie ebenfalls in den Dialog Raumsymbole editieren.

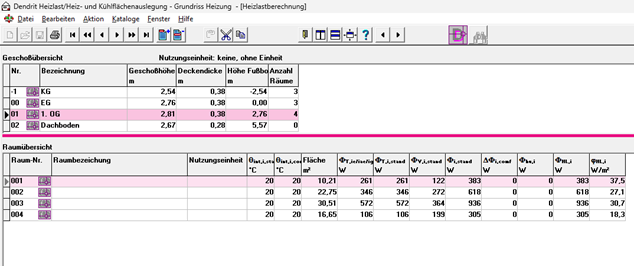

Die erfassten Daten werden automatisch an die Heizlastberechnung übergeben. Die Geschosse und dazugehörigen Räume werden in der Geschoss-Raumübersicht (untere Registerkarte) aufgelistet. Technische Daten der Räume müssen noch hinterlegt werden.

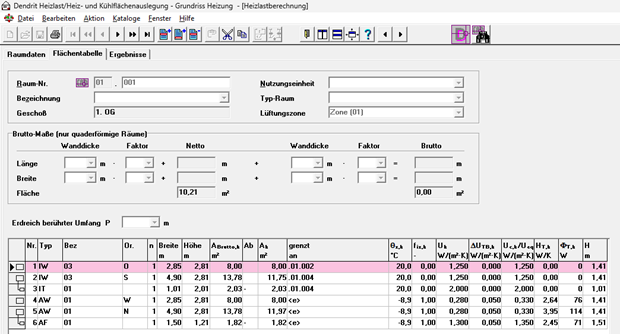

Abgegriffene Bauteile werden in der Flächentabelle (Raumansicht) angezeigt.
Achtung:
Danach
müssen die Daten vom Grundriss in die Heizlast übergeben werden. Rufen Sie hierfür den
Befehl Raumgeometrie erfassen erneut auf und die Daten sind
aktualisiert.
