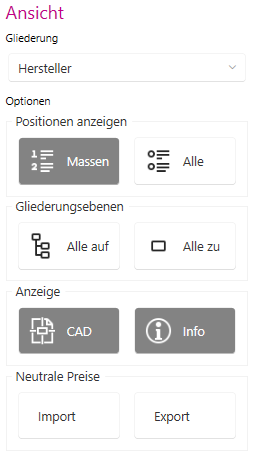

Ansicht

Im Bereich Ansicht stehen Funktionen zur Gliederung der Ansicht im Materialeditor zur Verfügung. Die Anzeige der Massen wird direkt nach Anwahl der gewünschten Option aktualisiert.

Bereich Gliederung:
Im Dropdown-Menü Gliederungwird die Gliederungsoption Hersteller angezeigt.
Bereich Optionen-Positionen anzeigen:
Mit der Schaltfläche Massen werden die gesamten Massen aus Ihrem Projekt angezeigt. Mit der Schaltfläche Alle werden alle Massen aus STUDIO angezeigt.
Bereich Optionen-Gliederungsebenen:
Mit der Schaltfläche Alle auf klappen Sie alle Ebenen im Anzeigebereich auf. Die Schaltfläche Alle zu schließt alle Ebenen im Anzeigebereich. Sie sehen nur die Hauptebene.
Bereich Optionen-Anzeige:
Mit der Schaltfläche CAD blenden Sie das CAD-Fenster ein oder aus. Durch die Schaltfläche Info steuern Sie die Anzeige von Artikelbeschreibung mit Langtext.
Bereich Neutrale Preise:
Mit der Schaltfläche Import lesen Sie eine Preisdatei für neutrale Massen in STUDIO ein.
Anmerkung:
Die importierten Preise gelten für alle Dokumente im Projekt. In einem neuen Projekt sind die editierten Preise nicht mehr vorhanden und müssen neu eingelesen werden.

Mit der Schaltfläche Export speichern Sie eine Preisdatei für neutrale Massen aus STUDIO an einem gewünschten Speicherort ab.
