Nutzungsarten Trinkwasser (Auslegungsoptionen Trinkwasser)

Der Bereich Nutzungsarten unter Erfassung ermöglicht die Auswahl und Verwaltung einzelner Nutzungsarten.

Die Auswahl der Nutzungsarten ist erforderlich, um den Spitzendurchfluss unter Berücksichtigung der Gleichzeitigkeit der Wasserentnahme zu ermitteln.

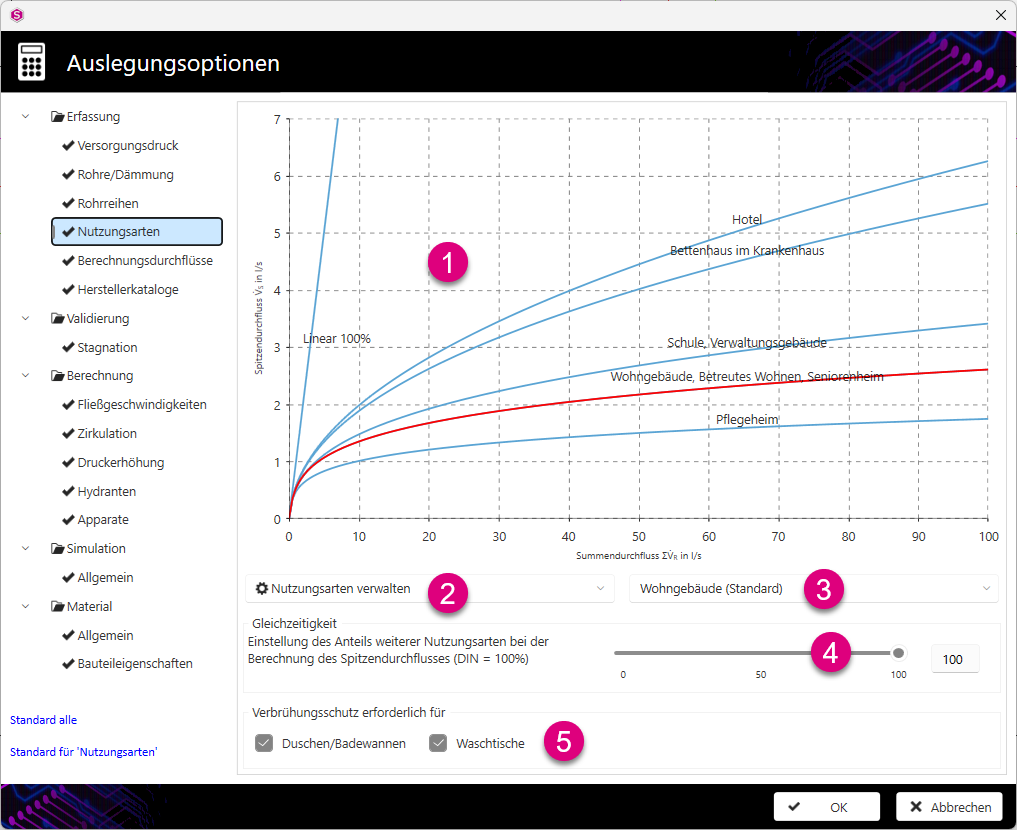

Das Diagramm zeigt den Zusammenhang zwischen Summendurchfluss und Spitzendurchfluss.
Mit Nutzungsarten verwalten haben Sie folgende Optionen zur Auswahl:
- Anlegen einer neuen Nutzungsart nach DIN
- Anlegen einer linearen Nutzungsart
- Löschen einer Nutzungsart
- Bearbeiten einer Nutzungsart
Die Dropdown-Liste zeigt alle bereits angelegten Nutzungsarten zur Auswahl an.
Unter Gleichzeitigkeit stellen Sie mit dem Schieberegler für weitere Nutzungsarten den prozentualen Anteil des zu berücksichtigten Spitzendurchflusses ein.
Anmerkung:
Der eingestellte Wert gilt für alle Nutzungsarten bis auf die Nutzungsart mit dem größten Spitzendurchfluss. Die Nutzungsart mit dem größten Spitzendurchfluss wird immer zu 100% berücksichtigt.
Bei aktivierten Kontrollkästchen Duschen/Badewannen und Waschtische werden innerhalb der Zeichnung die Entnahmearmaturen Duschen, Badewannnen sowie Waschtische auf einen erforderlichen Verbrühungsschutz entsprechend DIN EN 806-2 überprüft. Bei fehlenden Verbrühungsschutz, wird eine Warnmeldung je Bauteilgruppe ausgegeben. Mittels Schnellfunktionen lassen sich die Bauteile ohne Verbrühungsschutz anzeigen und ein Austausch der bisherigen Bauteile durch Bauteile mit Thermostatarmaturen vornehmen.
Anmerkung:
Haben Sie Ihre Zeichnung vor einer Änderung der Einstellungen zum Verbrühungsschutz bereits berechnet, müssen Sie die Zeichnung erneut berechnen.
