Das Fenster Entwässerungsflächen im Gewerk Abwasser ist in zwei Registerkarten unterteilt.
Das Fenster 3D-Ansicht zeigt eine 3D-Übersicht der aktuell erfassten oder berechneten Zeichnung an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass stets das aktuell selektierte Objekt in der Zeichnung und im Ansichtsfenster sichtbar ist.
Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
Der Bauteilfilter ermöglicht eine schnelle Filterung der selektierten Bauteile in der Zeichnung.
Die vordefinierten Beschriftungsmerkmale lassen sich im Textfeld {Platzhalter} für Merkmale sowie konstanter Text konfigurieren.
Das CAD-Performance Tool ist ein Werkzeug zur automatisierten Überarbeitung von Plänen zur Performanzsteigerung.

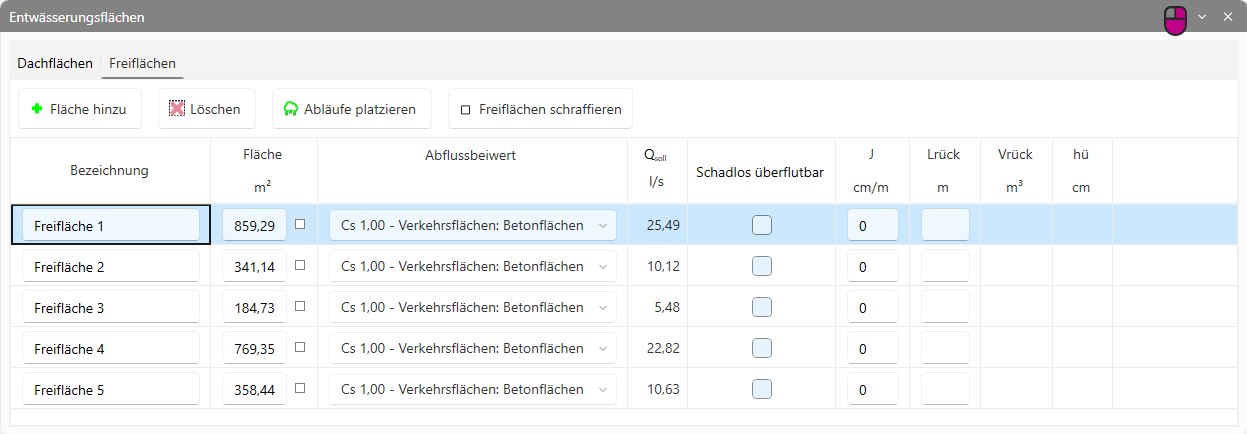

Mit Fläche hinzu erstellen Sie eine neue Freifläche in der tabellarischen Übersicht des Fensters Entwässerungsflächen auf der Registerkarte Freiflächen.
Mit Löschen werden selektierte Freiflächen aus der Tabellenübersicht entfernt. Zusätzlich werden in der Grundrisszeichnung die zugehörigen Freiflächenpolygone aus der Zeichnung entfernt.
In Grundrisszeichnungen stehen Ihnen mit der Funktion Abläufe platzieren intelligente Platzierungsroutinen für Freiflächen zur Verfügung. Unter Berücksichtigung einzelner technischer Spezifikationen erfolgen anpassbare Voreinstellungen inklusive Plausbilitätsprüfungen der Werteingaben.
Versehen Sie in einer Grundrisszeichnung zur Übersicht die Freiflächen mit einer grauen Schraffur.
In der tabellarischen Übersicht im Fenster Entwässerungsflächen auf der Registerkarte Freiflächen werden Informationen aller erstellten Freiflächen in der Zeichnung angezeigt.
STUDIO verfügt über eine parametrisierte Suchfunktion, die Sie bei der Suche gezeichneter Teilstrecken und Bauteile in der Zeichnung, bei der Auswahl smarter Blöcke einzufügen sowie bei der Produktauswahl unterstützt.
Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
Mit der Voransicht zum Massenauszug unterstützt Sie STUDIO den Ausdruck der Massen individuell anzupassen.
Mit dem Materialeditor unterstützt Sie STUDIO mit einer komfortablen und schnellen Ermittlung Ihrer Massen.
Das Zeichnen eines Membranausdehnungsgefäßes ist Voraussetzung für dessen Auslegung.
Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
Startet den Plot-Assistent
Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
Im Dialog Produktfolge- oder Produktauswahl wählen Sie die Produktfolge oder ein Produkt für Bauteile aus.
In den Projekt- und Anwendungseinstellungen werden projektübergreifende Anwendungseinstellungen definiert.
Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
Der Schemagenerator macht die Konstruktion eines vollständigen Strangschemas ohne CAD-Erfahrung möglich. In einer Grundrisszeichnung, ist der Schemagenerator nicht aktiv.
Die Simulation unterteilt sich in eine Zirkulationssimulation für Warm- und Kaltwasser und in eine Wasserentnahmesimulation auf.
Die Funktion Zeichnungsreferenz einfügen begleitet Sie durch die Einstellungen zum Einfügen einer Zeichnungsreferenz.
Das Zeichnen einer Enthärtungsanlage ist Voraussetzung für deren Auslegung.
