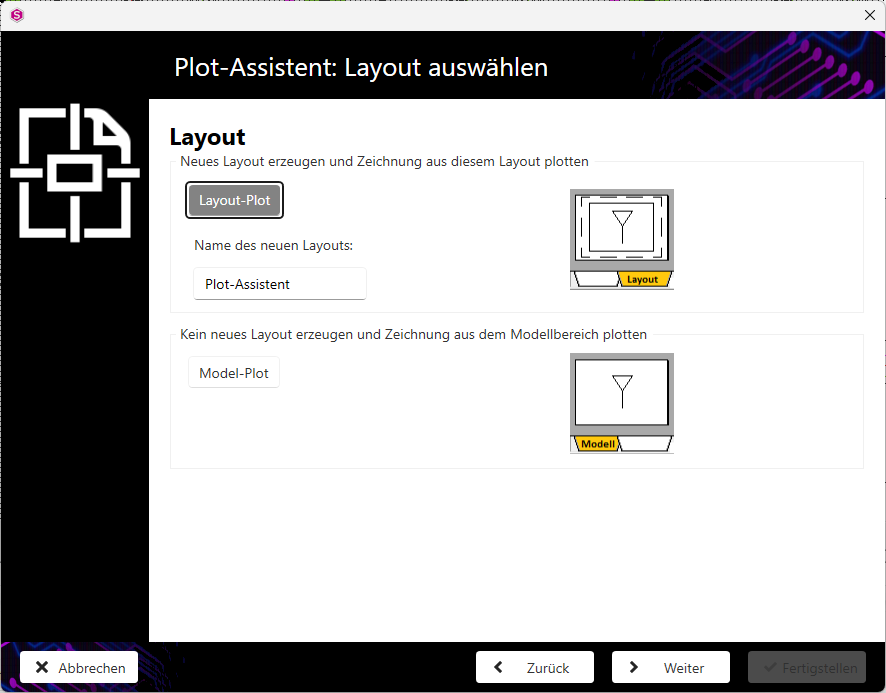

Plot-Assistent: Layout wählen

Legen Sie fest, ob ein neues Layout erstellt werden soll oder ob Sie direkt aus dem Model drucken wollen.

Anmerkung:

Der Dialog Plot-Assistent: Layout auswählen wird nur angezeigt, wenn im Dialog Plot-Assistent: Papier auswählen (Papier auswählen) das Kontrollkästchen Drucken als PDF deaktiviert ist.

Aktivieren Sie die Schaltfläche Layout-Plot, wenn ein neues Layout erzeugt werden soll und aus diesem Layout der Druck erstellt werden soll.
1. Vergeben Sie einen Layoutnamen.
  Anmerkung:
  Die Eingabe eines Layoutnamens ist bei einem Layoutdruck zwingend erforderlich. Ohne Vergabe des Namens kann Plot-Assistent nicht fortgeführt werden.
Aktivieren Sie die Schaltfläche Model-Plot, wenn kein neues Layout erzeugt werden soll und aus dem Modelbereich gedruckt werden soll.
Klicken Sie auf die Schaltfläche Weiter, um zum nächsten Schritt des Plot-Assistenten zu gelangen.
