Kopiert und verschiebt ein oder mehrere Rohrnetzobjekte, vorhandene Rohrnetzobjekte
werden beim Einfügen überschrieben
Schaltfläche:
Befehlsname: SmartStamp
Mit SmartStamp können Sie ein oder mehrere Rohrnetzobjekte kopieren
und an einer anderen Stelle der Zeichnung einfügen, vorhandene Rohrnetzobjekte werden beim
Einfügen überschrieben. Mit SmartStamp ist es nicht möglich,
Zeichnungsobjekte, wie Geschosslinien oder Texte zu verschieben.
Wählen Sie ein oder mehrere Rohrnetzobjekte, die Sie kopieren möchten, indem Sie einen
Rahmen ziehen (1) oder die Objekte einzeln anwählen. Wenn Sie die Objekte einzeln
anwählen, bestätigen Sie die Auswahl mit der Eingabetaste.
Anmerkung:
Alle Rohrnetzobjekte, die sich innerhalb des Auswahlrahmens befinden,
werden kopiert. Leitungen werden am Schnittpunkt mit dem Rahmen gekappt und ebenfalls
kopiert.
Anmerkung:
Die Daten von Teilstrecken, die beim Kopieren geschnitten werden, werden nicht
übernommen.
Wählen Sie den Basispunkt für das Verschieben.
Ziehen Sie das Objekt mit der Maus an die gewünschte Stelle in der Zeichnung (2).
Bestätigen Sie das Einfügen per Mausklick (3).
Anmerkung:
Das Objekt hängt noch am Mauszeiger und kann erneut eingefügt
werden.
Fügen Sie das Objekt erneut ein oder beenden Sie den Befehl mit ESC bzw. der rechten
Maustaste.

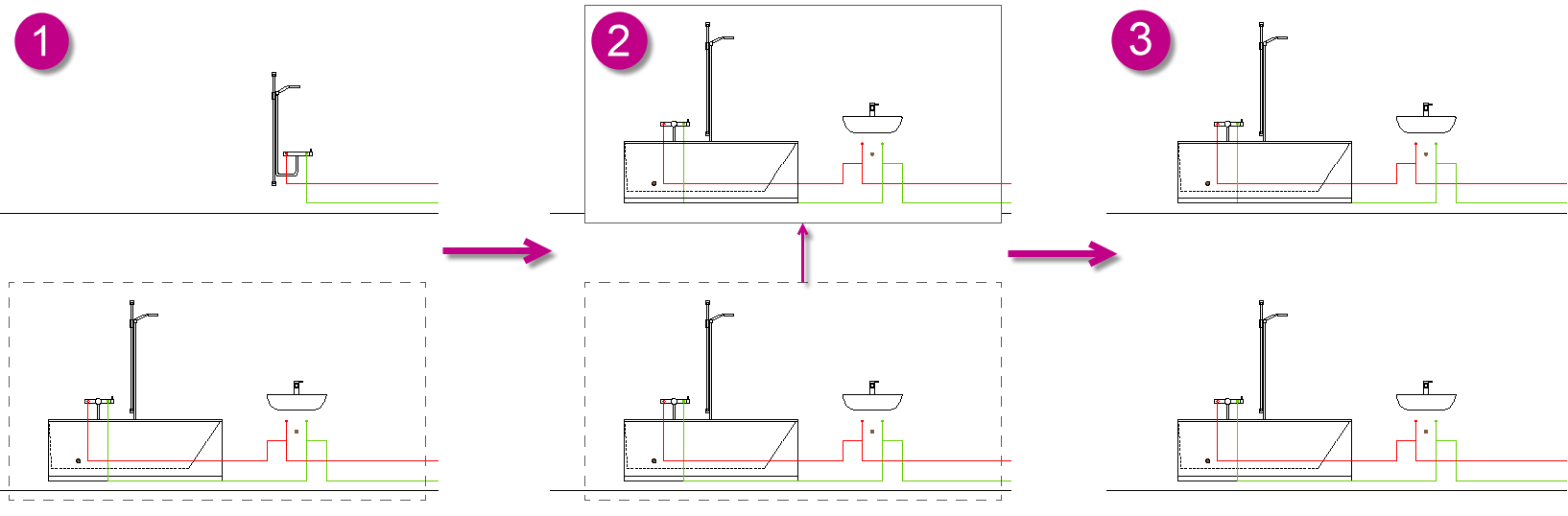

Abbildung 1. SmartStampWeitere Informationen finden Sie auf unserem YouTube-Kanal.
