Bögen oder Fasen erzeugen

Erzeugt Bögen bzw. Fasen am Schnittpunkt zweier Leitungen in einem wählbaren Bereich

Schaltfläche:

Befehlsname: CreateBends

Legen Sie die linke untere Ecke der Bereichsbegrenzung fest.
Legen Sie die rechte obere Ecke der Bereichsbegrenzung fest.

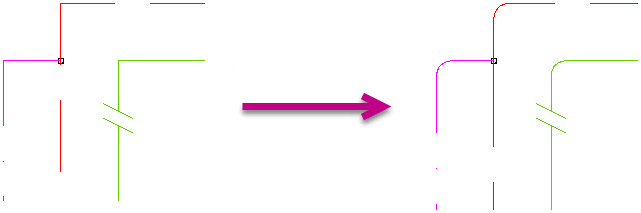

Die markierten Leitungen werden im Gewerk Trinkwasser und Heizung am Schnittpunkt zweier Leitungen durch ein Bogenelement ersetzt.

Die markierten Leitungen werden im Gewerk Abwasser werden die Leitungen am Schnittpunkt zweier Leitungen in 45° gefast.

Anmerkung:

Damit der Befehl CreateBends erfolgreich ausgeführt wird, dürfen die Leitungen am Schnittpunkt nicht weitergeführt werden.

Anmerkung:

Bei der Erfassung des Rohrnetzes wird der konstruktive Aufbau bei der Ermittlung der Umlenkung berücksichtigt.
