Dezentrale TWE (Auslegungsoptionen Heizung)

Im Bereich Dezentrale TWE wird angegeben nach welchen Formeln die Gleichzeitigkeitsfaktoren für die dezentrale Trinkwassererwärmung für die Wohnungsstationen berechnet und verwendet werden.

Gleichzeitigkeiten

Wählen Sie aus dem Dropdown-Menü die gewünschte Definition aus.

Es stehen DIN 4708, TU Dresden und VDI 2072 zur Auswahl.

Anmerkung:

Die gerade aktive Einstellung färbt die zugehörige Kurve im Diagramm rot.

Die Gleichzeitigkeitsfaktoren für Wohnungstationen ergeben sich mit nachstehenden Formeln:

Tabelle 1. Berechnung der Gleichzeitigkeitsfaktoren
VDI 2072	TU Dresden	DIN 4708

N: Anzahl der gleich ausgestatteten Wohnungen	n: Anzahl der Wohnungsstationen	n: Anzahl der Wohnungsstationen

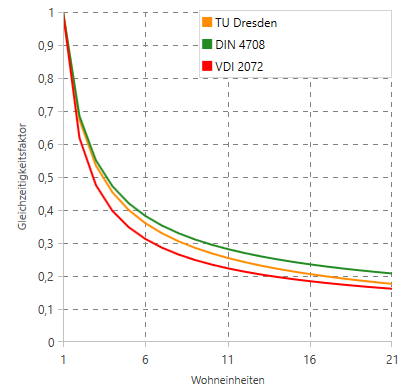

Es ergibt sich folgendes Diagramm für die jeweiligen Gleichzeitigkeitsfaktoren:

Temperaturen

Geben Sie im Eingabefeld PWC-Eintrittstemperatur die Eintrittstemperatur für Kaltwasser (PWC) am dezentralen Trinkwassererwärmer in °C ein.
Geben Sie im Eingabefeld PWH-Temperatur mit Zirkulation die Ausgangstemperatur für Warmwasser (PWH) am dezentralen Trinkwassererwärmer bei Verwendung einer Warmwasser-Zirkulation (PWH-C) in °C ein.
Geben Sie im Eingabefeld PWH-Temperatur ohne Zirkulation die Ausgangstemperatur für Warmwasser (PWH) am dezentralen Trinkwassererwärmer bei keiner Verwendung einer Warmwasser-Zirkulation (PWH-C) in °C ein.
