Grundlagen Rohrnetz
Ein Rohrnetz zeichnen
Aufbau eines Rohrnetzes
Rohrnetze dienen zum Transport der Durchflussstoffe zu bzw. von mehreren Abnehmern oder Einspeisern innerhalb eines regional begrenzten Gebietes. Sie beinhalten somit alle erforderlichen Baugruppen oder Bauteile.
Grundsätzliche Zeichnungsmerkmale
Linien, die auf dem PWC-, PWH-, PWH-C-Layer gezeichnet werden, werden als Kaltwasser, Warmwasser- bzw. als Zirkulationsleitungen interpretiert.

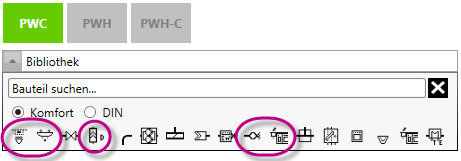

Endbauteile auf dem PWC-Layer
Die jeweiligen Endbauteile eines Fließweges sind in der Regel sanitäre Einrichtungsgegenstände. Die Bauteile für die sanitären Einrichtungsgegenstände sind zum Teil Kombinationsbauteile, die sowohl in der Trinkwasser-Installation kalt und warm aber auch in der Gebäudeentwässerung Verwendung finden.

Anhang
- Grundlagen Rohrnetz
  - Ein Rohrnetz zeichnen
    - Aufbau eines Rohrnetzes
      Rohrnetze dienen zum Transport der Durchflussstoffe zu bzw. von mehreren Abnehmern oder Einspeisern innerhalb eines regional begrenzten Gebietes. Sie beinhalten somit alle erforderlichen Baugruppen oder Bauteile.
      - Trinkwasser-Installation
      - Grundsätzliche Zeichnungsmerkmale
        Linien, die auf dem PWC-, PWH-, PWH-C-Layer gezeichnet werden, werden als Kaltwasser, Warmwasser- bzw. als Zirkulationsleitungen interpretiert.
        Anfangsbauteile auf dem PWC-Layer
        Mit dem Bauteil Hausanschlusspunkt beginnt die Trinkwasser-Installation definitionsgemäß an der Leitung des Wasserversorgungsunternehmens (WVU). Die Teilstrecke, in der sich dieses Bauteil befindet, ist die Hausanschlussleitung.
        Anfangsbauteile auf dem PWH-Layer
        Die Trinkwasser-Installation warm beginnt mit einer Trinkwassererwärmungsanlage (TWE). Je nach Trinkwassererwärmungssystem stehen in der Bauteilgruppe Trinkwasser-Erwärmungsanlagen unterschiedliche Bauteile zur Verfügung.
        Anfangsbauteile auf dem PWH-C-Layer
        Die Warmwasser-Zirkulation beginnt mit dem Anschluss einer Zirkulationsleitung an die Warmwasser-Verbrauchsleitung und endet immer am Trinkwassererwärmer. Dieser Punkt muss mit dem Bauteil PWH-Layerverbindung gekennzeichnet werden.
        Endbauteile auf dem PWC-Layer
        Die jeweiligen Endbauteile eines Fließweges sind in der Regel sanitäre Einrichtungsgegenstände. Die Bauteile für die sanitären Einrichtungsgegenstände sind zum Teil Kombinationsbauteile, die sowohl in der Trinkwasser-Installation kalt und warm aber auch in der Gebäudeentwässerung Verwendung finden.
        Endbauteile auf dem PWH-Layer
        Sofern die sanitären Einrichtungsgegenstände über Mischarmaturen verfügen, stehen die entsprechenden Bauteile sowohl auf dem PWC- als auch auf dem PWH-Layer zur Verfügung.
        Endbauteile auf dem PWH-C-Layer
        Die Zirkulation endet mit dem Anschluss der Zirkulations-Sammelleitung an eine Trinkwassererwärmungsanlage (TWE).
        Rohreinbauten
        Neben den Anfangs- und Endbauteilen für die Darstellung von Trinkwasser-Installationen sind alle weiteren Bauteile für den Einbau in die Rohrleitung vorgesehen.
  - Ermittlung der Fittings im Rohrsystem
    STUDIO berechnet automatisch die benötigten Fittings für ein formschlüssiges Rohrsystem.
- Dialoge und Zusatzinformationen
- Report der Bauteilbibliothek
- Erweiterte Befehlsreferenz

Endbauteile auf dem PWC-Layer

Die jeweiligen Endbauteile eines Fließweges sind in der Regel sanitäre Einrichtungsgegenstände. Die Bauteile für die sanitären Einrichtungsgegenstände sind zum Teil Kombinationsbauteile, die sowohl in der Trinkwasser-Installation kalt und warm aber auch in der Gebäudeentwässerung Verwendung finden.

Die Entnahmearmaturen sind wie folgt thematisch gruppiert:

Bauteilgruppe: Einzelverbraucher, Mischverbraucher, Dauerverbraucher, Hygienetechnik, Gesundheitstechnik

Bauteil: Wand WC UP-Spülkasten Bet. v. vorne

Bauteil: Waschtisch mit Einlocharmatur
