Anfangsbauteile auf dem PWH-Layer

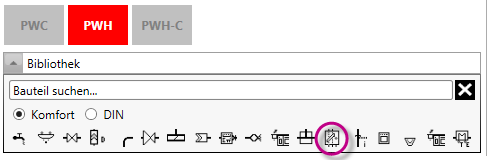

Die Trinkwasser-Installation warm beginnt mit einer Trinkwassererwärmungsanlage (TWE). Je nach Trinkwassererwärmungssystem stehen in der Bauteilgruppe Trinkwasser-Erwärmungsanlagen unterschiedliche Bauteile zur Verfügung.

Bauteilgruppe: Trinkwasser-Erwärmungsanlagen

Bauteil: Zentraler Trinkwassererwärmer

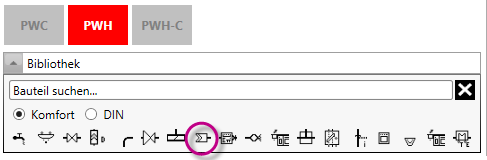

Mit dem Anfangs- bzw. Übergabepunkt beginnen Rohrnetzstrukturen innerhalb einer Trinkwasser-Installation, z.B. einer Stockwerksinstallation, die separat dargestellt und berechnet werden sollen.

Bauteilgruppe: Sondersymbole

Bauteil: Anfangs- bzw. Übergabepunkt

Anmerkung:

Das Bauteil Anfangs- bzw. Übergabepunkt

kann nicht in einer Zirkulationsleitung verwendet werden.
