Die anpassbare Benutzeroberfläche von STUDIO besteht aus verschiedenen Elementen, die nachfolgend genauer erklärt werden.
Toolbar
Die Toolbar liegt im oberen Bildschirmbereich direkt unter der Menüleiste.
CAD Fang
OFang
Legt den Modus für den fortlaufenden Objektfang fest

Oberfläche
Die anpassbare Benutzeroberfläche von STUDIO besteht aus verschiedenen Elementen, die nachfolgend genauer erklärt werden.
- Aufbau der Benutzeroberfläche
- Haustechniktoolbar
  Die Toolbar Haustechnik ist das dynamische Kommandozentrum von STUDIO .
- Menu
- Toolbar
  Die Toolbar liegt im oberen Bildschirmbereich direkt unter der Menüleiste.
  - Bearbeiten
  - Dokument
  - Projekt
  - CAD Format
  - CAD Bemaßen
  - CAD Allgemein
  - CAD Blöcke
  - CAD Zeichnen 2D
  - CAD Layer
  - CAD Render
  - CAD Zoom
  - CAD Zeichnen 3D
  - CAD Benutzerkoordinatensystem
  - CAD Werkzeuge
  - CAD Export
  - CAD Fang
    - Endpunkt
      Fängt am Endpunkt z.B einer Linie
    - Zentrum
      Fängt im Zentrum z.B. eines Kreises
    - Mittelpunkt
      Fängt am Mittelpunkt (z.B. einer Linie)
    - Basis-/Einfügepunkt
      Fängt am Basis-/Einfügepunkt z.B. eines Blocks
    - Lot
      Fängt Lotrecht z.B. einer Linie
    - Nächster
      Fängt am nächstmöglichen Punkt
    - Schnittpunkt
      Fängt an einem Schnittpunkt z.B. zweier Linien
    - Punkt
      Fängt an einem Punkt
    - Quadrant
      Fängt am Quadranten z.B. eines Kreises
    - Tangente
      Fängt am Tangentenpunkt z.B. eines Kreises
    - Angenommener Schnittpunkt
      Fängt an einem angenommenen Schnittpunkt z.B. zweier Linien
    - OFang
      Legt den Modus für den fortlaufenden Objektfang fest
  - CAD-Ansicht
  - CAD Bearbeiten
  - CAD Ausrichten
- Statusbar
  Die Statusbar zeigt den aktuellen Status von STUDIO an.

OFang

Legt den Modus für den fortlaufenden Objektfang fest

Schaltfläche:

Befehlsname: _snap

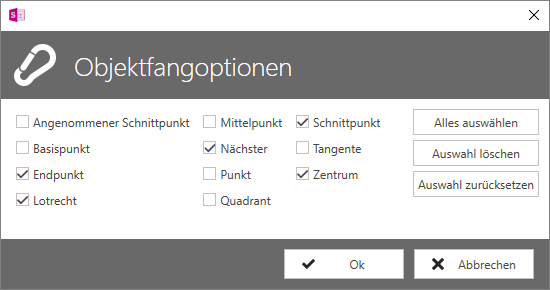

Es wird der Dialog Objektfangoptionen zum Festlegen der Objektfang-Optionen geöffnet.

Nehmen Sie die gewünschten Einstellungen im Dialog Objektfang-Optionen vor.

Sie gelangen zum Dialog Objektfangoptionen ebenfalls durch Rechtsklick auf OFANG in der Statusleiste links unten in Dendrit STUDIO.
