Etagenrahmen erstellen

Erstellt einen Etagenrahmen

Schaltfläche:

Befehlsname: CreateLevelFrame

Mit CreateLevelFrame erstellen Sie einen Etagenrahmen.

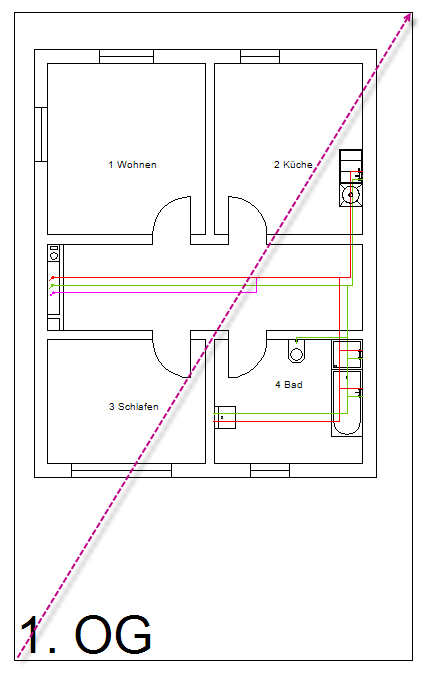

Erstellen Sie für jede Etage einen separaten Etagenrahmen. Ziehen Sie den Etagenrahmen diagonal über den Grundriss. Beenden Sie den Befehl mit der linken Maustaste.

Anmerkung:

Die Eigenschaften des Etagenrahmens lassen sich anpassen.

Klicken Sie doppelt auf den Etagenrahmen.
Passen Sie die Beschreibung, die Etagenbezeichnung oder die Etagennummer an.

Anmerkung:
Für Etagen unterhalb der Erdgleiche müssen Sie ein Minus vor der Etagennummer setzen.

Tipp:
Sie können weitere Etagendaten auch im Nachhinein ändern. Klicken Sie im Abschnitt Gewerkübergreifend der Haustechnik-Toolbar auf Gebäudedaten bearbeiten.

Sie sehen in der Zeichnung, dass ein Etagenrahmen um den Grundriss der Etage gezogen wurde. Wiederholen Sie den Vorgang Etagenrahmen erstellen für jede weitere Etage.

Hier gelangen Sie zum Video
