Beschriftung

Beschriftungssymbole können wie Bauteile platziert werden. Dadurch lassen sich Teilstrecken bereits in der Zeichenperspektive mehrfach beschriften. Die Beschriftungen bleiben auch beim Wechsel der Perspektive erhalten.

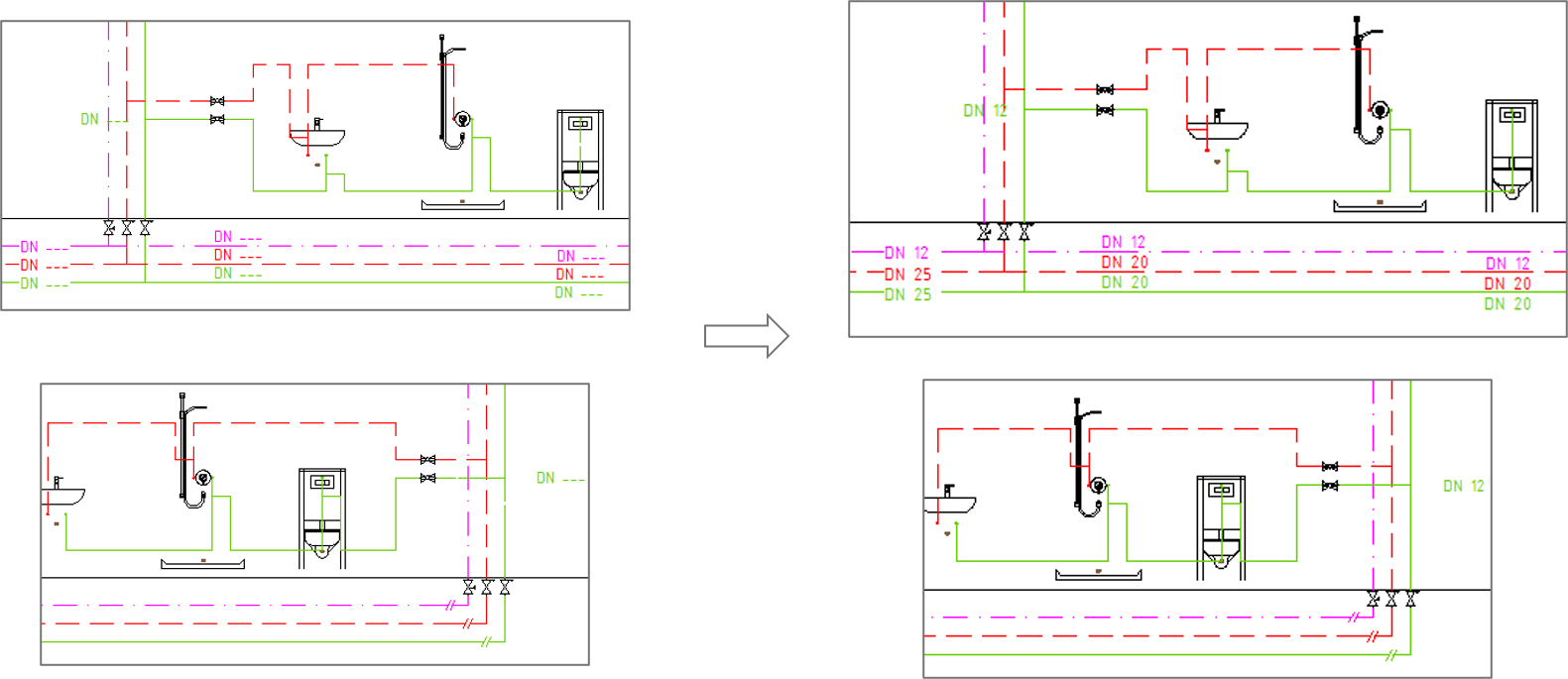

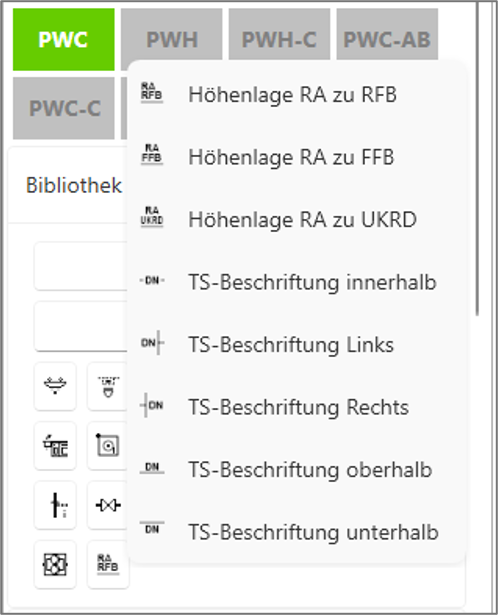

Für parallele und getauschte Leitungen stehen zusätzliche Beschriftungsbauteile zur Verfügung. Nach der Berechnung werden die zugehörigen Werte automatisch ermittelt und in die Beschriftung übernommen.

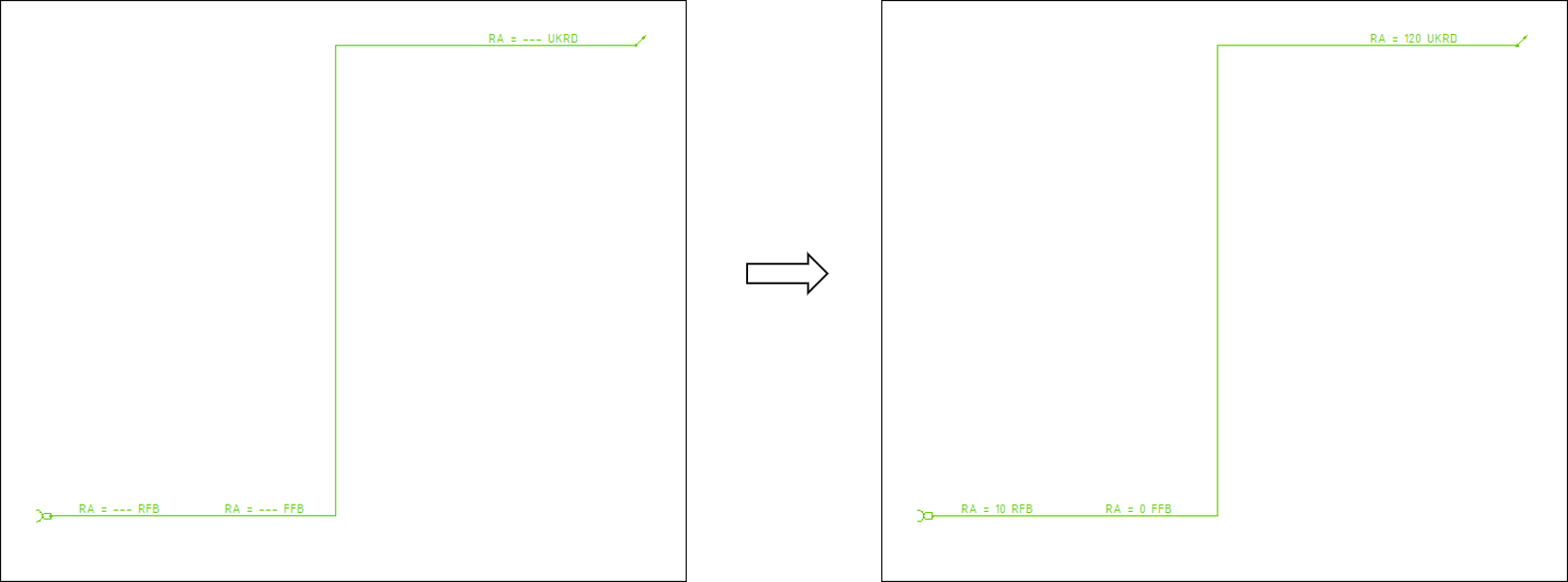

Beschriftungen können die Höhenlage im Grundriss darstellen. Die Werte werden nach der Zeichnungsprüfung oder der Erfassung automatisch ermittelt.

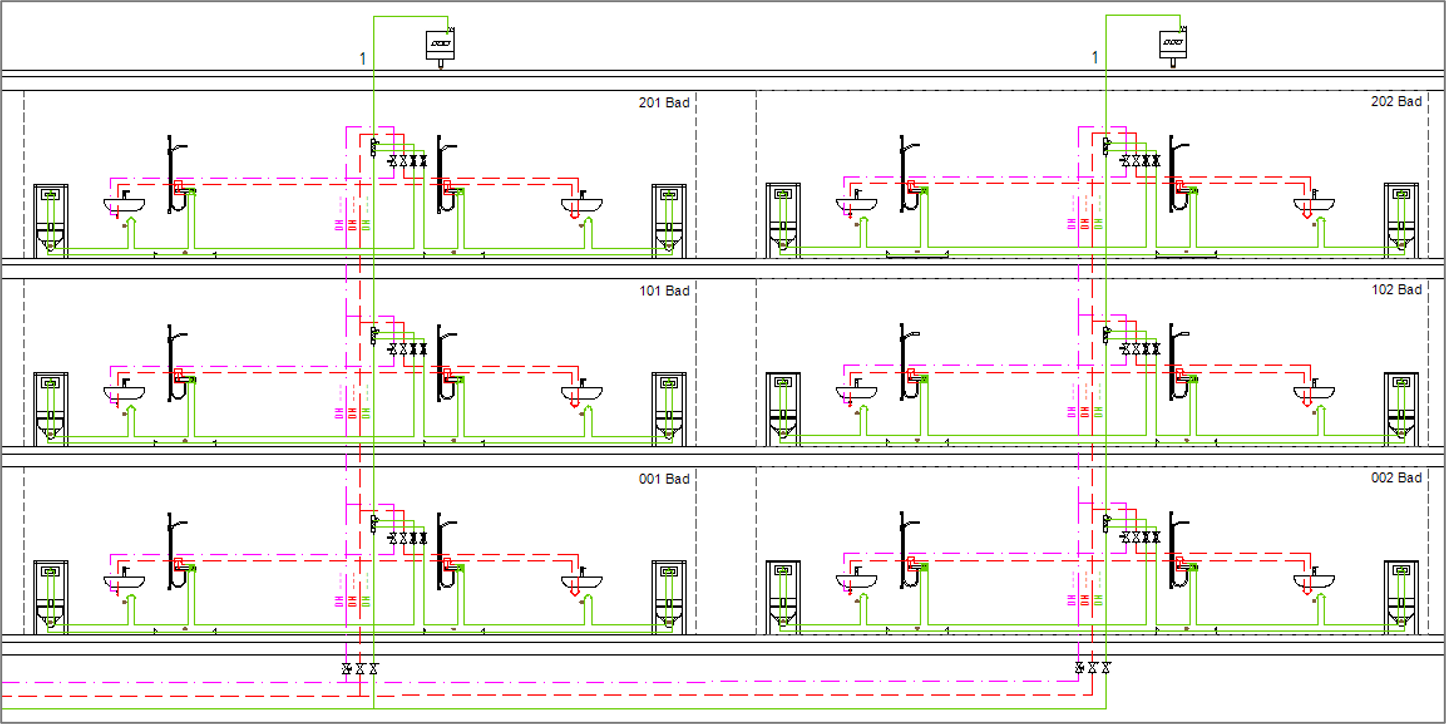

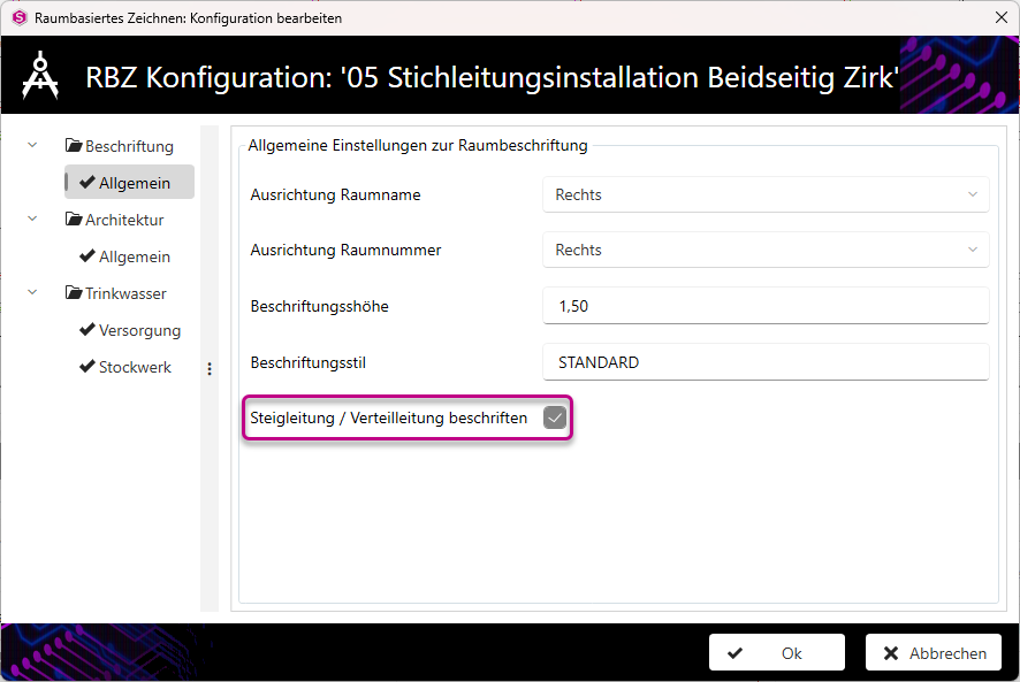

Beim Raumbasierten Zeichnen können Steigleitungen, Verteilleitungen und Abgänge automatisch beschriftet werden. Die Funktion wird über die Option „Steigleitung / Verteilleitung beschriften“ aktiviert.
