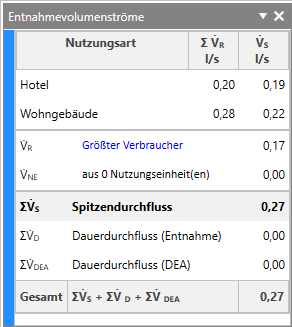

Spitzendurchflüsse

Das Fenster Spitzendurchflüsse liefert in Kurzform Informationen zu den Volumenströmen in der selektierten Teilstrecke.

Tabelle 1. Komponenten des Fensters Spitzendurchflüsse
Bezeichnung der Komponente	Erläuterung der Komponente	Physikalische Einheit
Nutzungsart	Zeigt die Nutzungsarten der selektierten Teilstrecke inklusive deren Berechnungs- und Spitzendurchfluss an.
V_R	Gibt den Berechnungsvolumenstrom an. Anmerkung: Durch einen Klick auf Größter Verbraucher wird der Verbraucher mit dem größten Berechnungsvolumenstrom in der Zeichnung markiert.	[l/s]
V_NE	Gibt die Summe aus den zwei größten Berechnungsvolumenströmen der Nutzungseinheit an.	[l/s]
ΣV_S	Gibt die Summe der Spitzendurchflüsse an. Der angezeigte Spitzendurchfluss berücksichtigt bereits den in den Auslegungsoptionen eingestellten Anteil für den Berechnungsdurchfluss weitere Nutzungsarten. Anmerkung: Beim Überfahren mit der Maus über die Spalte V_S l/s werden Ihnen Detailinformationen zur Aufteilung der einzelnen Spitzendurchflüsse angezeigt.	[l/s]
ΣV_D	Gibt den Volumenstrom der Dauerdurchfluss (Entnahmestellen) an.	[l/s]
ΣV_DEA	Gibt den Dauerdurchfluss (Druckerhöhungsanlage) an.	[l/s]
Gesamt	Dieser Wert ergibt sich aus: ΣV_S+ΣV_D+ΣV_DEA	[l/s]
