Abflussvolumenströme

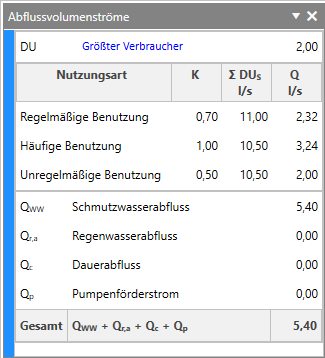

Das Fenster Abflussvolumenströme im Gewerk Abwasser liefert in Kurzform Informationen zu den Volumenströmen in der selektierten Teilstrecke.

Tabelle 1. Komponenten des Fensters Abflussvolumenströme
Bezeichnung der Komponente	Erläuterung der Komponente	Physikalische Einheit
DU	Gibt den Anschlusswert an. Anmerkung: Durch einen Klick auf Größter Verbraucher wird das Entwässerungsobjekt mit dem größten Anschlusswert in der Zeichnung markiert.	[l/s]
Nutzungsart	Gibt zu den jeweiligen Nutzungsarten die Abflusskennzahl, den Anschlusswert und den Volumenstrom des einzelnen Eintrags an. Anmerkung: Beim Überfahren mit der Maus über die Spalte Q l/s werden Ihnen Detailinformationen zur Zusammensetzung des Schmutzwasserabflusses der jeweiligen Nutzungsarten angezeigt.	[l/s]
Q_WW	Gibt den Schmutzwasserabfluss an. Anmerkung: Der angezeigte Schmutzwasserabfluss berücksichtigt bereits den in den Auslegungsoptionen eingestellten Anteil für die Durchflussberechnung weitere Nutzungsarten.	[l/s]
Q_r,a	Gibt den Regenwasserabfluss an.	[l/s]
Q_c	Gibt den Dauerabfluss an.	[l/s]
Q_P	Gibt den Pumpenförderstrom an.	[l/s]
