Geschlossene Flächen oder ausgewählte Objekte werden mit einem Schraffurmuster, einer
Flächenfüllung oder einer Abstufungsfüllung gefüllt
Schaltfläche:
Befehlsname: _hatch
-
Klicken Sie im Dialog Schraffur und Abstufung auf
Punkte auswählen und wählen Sie einen oder mehrere Punkte in den
Flächen, die gefüllt werden sollen. Bestätigen Sie die Auswahl durch Klick mit der rechten
Maustaste oder mit der Eingabetaste.
-
Klicken Sie im Dialog Schraffur und Abstufung auf
Umgrenzung auswählen und klicken Sie auf die Grenzen der Flächen,
die in die Schraffurfläche hineinragen, aber nicht gefüllt werden sollen. Bestätigen Sie
die Auswahl durch Klick mit der rechten Maustaste oder mit der Eingabetaste.
-
Nehmen Sie anschließend im Dialog Schraffur und Abstufung die
gewünschten Einstellungen für die Darstellung der Schraffur oder Füllung vor.
Anmerkung: Sie können Ihre Einstellungen prüfen, indem Sie durch Klick auf
Voransicht eine Vorschau anzeigen.
-
Klicken Sie auf OK, um die Einstellungen anzuwenden.
|
|
|

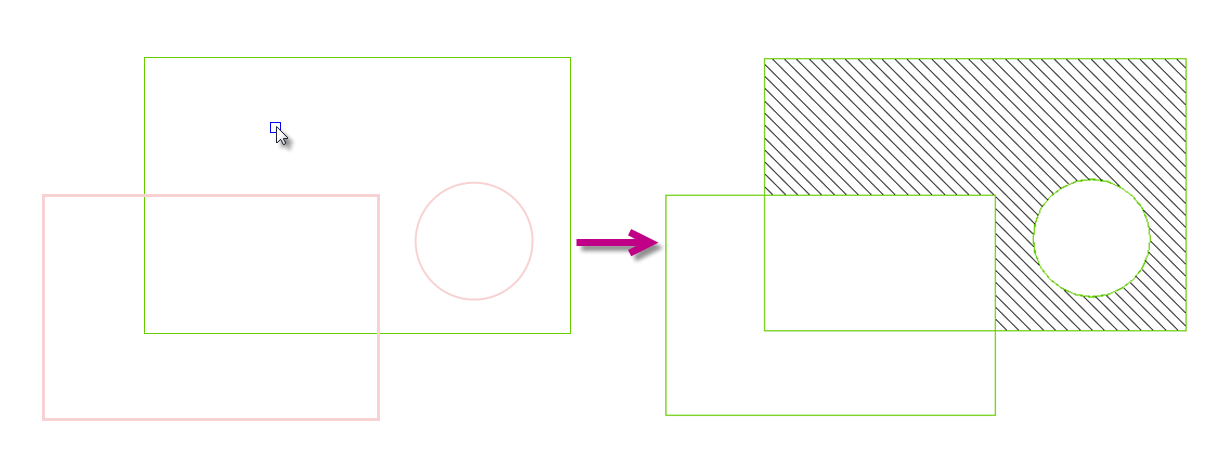

Interner Punkt und Schraffurumgrenzung ausgewählt
|
Ergebnis
|
