Wand abgreifen

Greift Wände und Wanddurchbrüche ab

Schaltfläche:

Befehlsname: GripWall

Wände:
  1. Stellen Sie ein, ob Sie Wände außen oder innen abgreifen möchten.
    Tipp:
    Greifen Sie zuerst die Außenwände ab und anschließend die Innenwände.
    Anmerkung:
    Wollen Sie ein Raum in mehrere Bereiche, die in der Heizlast als eigenständige Räume berücksichtigt werden sollen, unterteilen, müssen Sie die einzelnen Bereiche über Wanddurchbrüche in einzelne Bereiche unterteilen.
  2. Erweitern Sie das Dropdown-Menü U-Wert und wählen Sie eine Außenwand bzw. Innenwand.
    Tipp:
    Sie können die Einstellungen ändern, während der Befehl ausgeführt wird.
    Unter U-Wert werden alle Bauteile aufgeführt, die zuvor in der Heizlastberechnung unter Außenwände bzw. Innenwände in der U-Wert Berechnung angelegt wurden.
    Anmerkung:
    Die vorgegebene Wandstärke aus der U-Wert Berechnung wird für das gewählte Bauteil automatisch angezeigt. Sie haben auch die Möglichkeit eine andere Wandstärke der Außenwand unter Wandstärke einzugeben. Der hinterlegte U-Wert wird in diesem Fall beibehalten.
  3. Treffen Sie im unter Wand abgreifen - Optionen
  4. Greifen Sie die Punkte mit der Option Innen, im Uhrzeigersinn oder Außen, im Uhrzeigersinn ab.
    Anmerkung:
    Sie können Wände wie Fenster als Abzugsfläche definieren, die abgegriffenen Punkte müssen sich innerhalb einer Wand befinden. Stellen Sie den zugehörigen U-Wert und die Wandstärke ein.
    Beispiel 1: In dem nachfolgenden Beispiel wird eine Außenwand mit der Einstellung Außen, im Uhrzeigersinn abgegriffen.

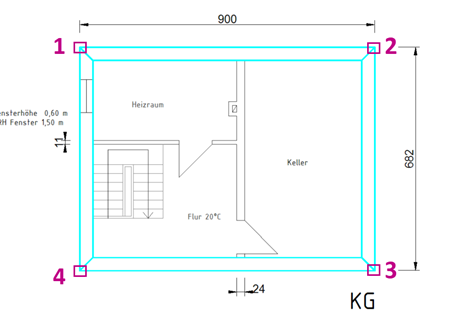

    1. Beginnen Sie mit einem Linksklick von der linken oberen 1 Ecke den Abgreifvorgang.
    2. Greifen Sie im Uhrzeigersinn alle (2,3,4) Außenecken mit linkem Mausklick ab und enden Sie am ersten 1 abgegriffenen Punkt.
    3. Die bereits abgegriffenen Wände werden farblich dargestellt.
    4. Die Funktion des Abgreifens der Außenwand wird mit der rechten Maustaste oder der ESC-Taste beendet.
    5. Die abgegriffenen Außenwände werden gräulich dargestellt.
    Tipp:

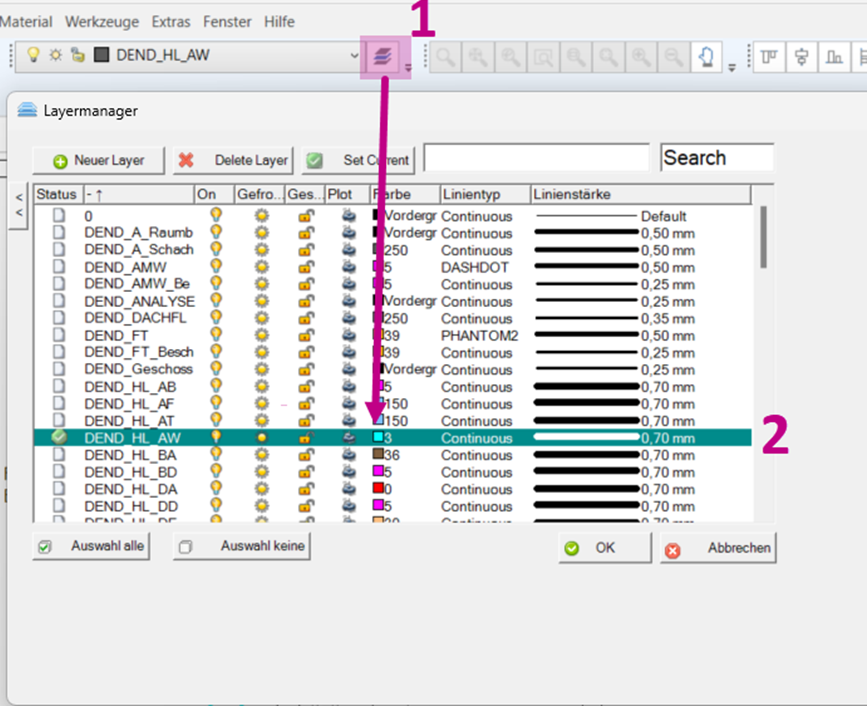

    Im Layermanager haben Sie die Möglichkeit die Farbe zu verändern. Öffnen Sie hierzu den 1 Layermanager und ändern Sie im betreffenden 2 Layer die Farbe ab.

    Beispiel 2: Innenwände abgreifen

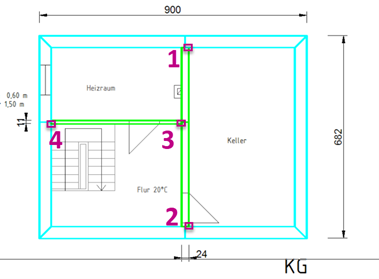

    1. Beginnen Sie mit einem Linksklick 1 der Innenwand den Abgreifvorgang.
    2. Beenden Sie den Abgreifvorgang am Ende der 2 Wand mit der rechten Maustaste oder der ESC-Taste.
    3. Starten Sie den Befehl IW erneut.
    4. Ändern Sie den U-Wert auf Innenwand 11,5 und greifen anhand von zwei Punkten (3+4) die Wand ab.
    5. Die bereits abgegriffenen Wände werden farblich dargestellt.
    6. Beenden Sie den Abgreifvorgang mit der rechten Maustaste oder der ESC-Taste.
    7. Die abgegriffenen Außenwände werden grün dargestellt.
Wanddurchbrüche:

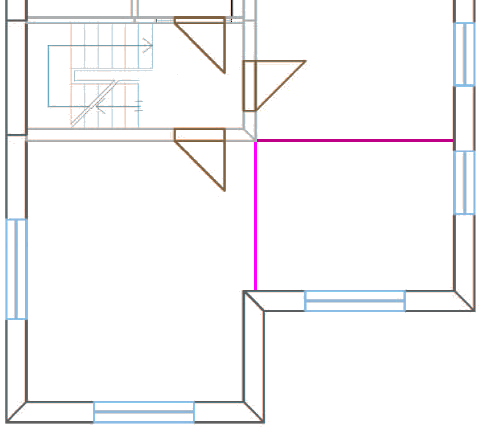

  1. Greifen Sie die Wanddurchbrüche ab. Stellen Sie bei Wanddurchbrüchen eine Wandstärke von 0 cm ein.
    Die Wanddurchbrüche werden pink dargestellt.

  2. Für innenliegende Räume achten Sie auf die Verbindungslinie zwischen einer Innenwand des innenliegenden Raumes zu einer Wand des umschließenden Raumes. Zum Beispiel platzieren Sie den Startpunkt (1) des Wanddurchbruchs an der Außenecke der Wand des innenliegenden Raumen.

Gaubenwand:
  1. Gehen Sie beim Abgreifen der Gaubenwand analog dem Abgreifen einer Außenwand vor. Im aufgeführten Beispiel wird die Einstellung Außen, im Uhrzeigersinn dargestellt.
  2. Klicken Sie im Bereich Dächer auf GW für Gaubenwand.

    In den Befehlsoptionen können Sie verschiedene Einstellungen vornehmen. Die Gaubenwand kann entweder von innen oder von außen im Uhrzeigersinn abgegriffen werden. Unter U-Wert werden alle Bauteile aufgeführt, die zuvor in der Heizlastberechnung unter Außenwände in der U-Wert Berechnung angelegt wurden. Erweitern Sie das Dropdown-Menü und wählen Sie eine Außenwand. Die vorgegebene Wandstärke aus der U-Wert-Berechnung wird für das gewünschte Bauteil automatisch angezeigt. Unter Wandstärke können Sie eine andere Wandstärke eingeben, der hinterlegte U-Wert wird in diesem Fall beibehalten.

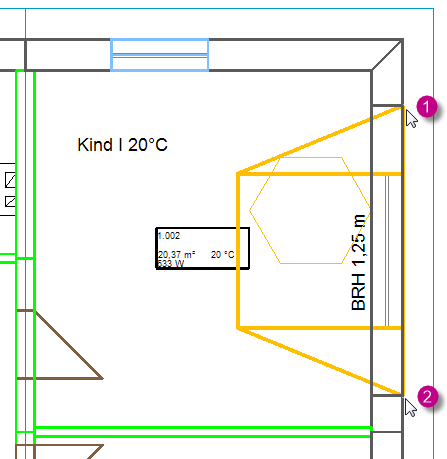

  3. Nehmen Sie die gewünschten Einstellungen vor und greifen Sie dann die Gaubenwand mit zwei Klicks (1, 2) ab.
  4. Beenden Sie den Befehl mit ESC oder der rechten Maustaste.
