Heizlast-/Kühlastberechnung/Heizflächen/Kühlflächenauslegung anzeigen

Zeigt die Heizlast/Kühlast/Heizflächenauslegung an

1. Starten Sie den Befehl, um parallel zur Zeichnung die Heizlast/Kühlast/Heizflächenauslegung zu öffnen.

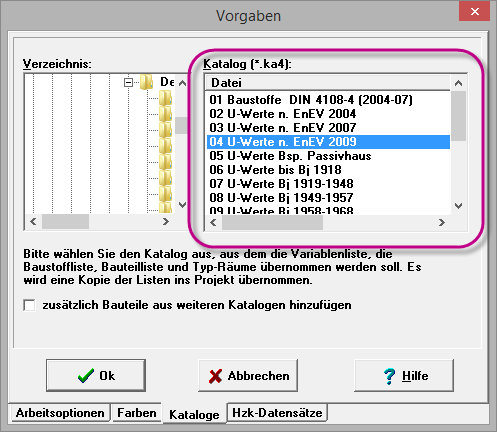

   Der Dialog Vorgaben wird angezeigt.
2. Wählen Sie einen U-Wert-Katalog nach Baujahr und klicken Sie auf Ok.


   Anmerkung: U-Werte nach EnEV entsprechen der zeitlichen Vorgaben dieser Verordnung, Kataloge nach entsprechenden Baujahren entsprechen der DIN 12831 Beiblatt 2.

   • Durch die Auswahl des Katalogs beim Starten der Heizlast wird im Projekt eine Kopie der Variablenliste sowie der U-Werte (Bauteile) erstellt. Diese projektspezifische Variablenliste sowie U-Wert Berechnung können Sie unter Aktion anwählen.

   • Die Bauteile des Projekts können Sie unter Aktion > U-Wert Berechnung anpassen und ggf. neu anlegen.

   • Den übergeordneten Katalog, der bei Start der Heizlast angewählt wird, können Sie unter Katalog > Bauteile öffnen.

   • Möchten Sie Änderungen der Bauteile im übergeordneten Katalog vornehmen, die für neue Heizlastberechnungen gelten, nehmen Sie die Änderungen unter Katalog > Bauteile vor.

     Anmerkung: Nach erfolgter Bestätigung zum Speichern der Änderungen werden die Kataloggdaten global überschrieben und können nicht mehr zurückgesetzt werden.

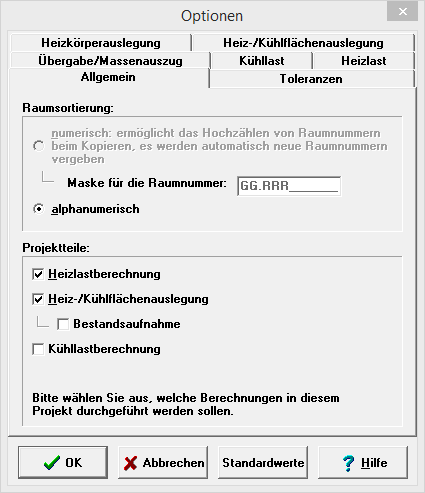

3. Der Dialog Optionen wird geöffnet, nehmen Sie hier weitere übergeordnete Einstellungen für die Heiz- bzw. Kühllastberechnung vor.


4. Klicken Sie auf OK.
